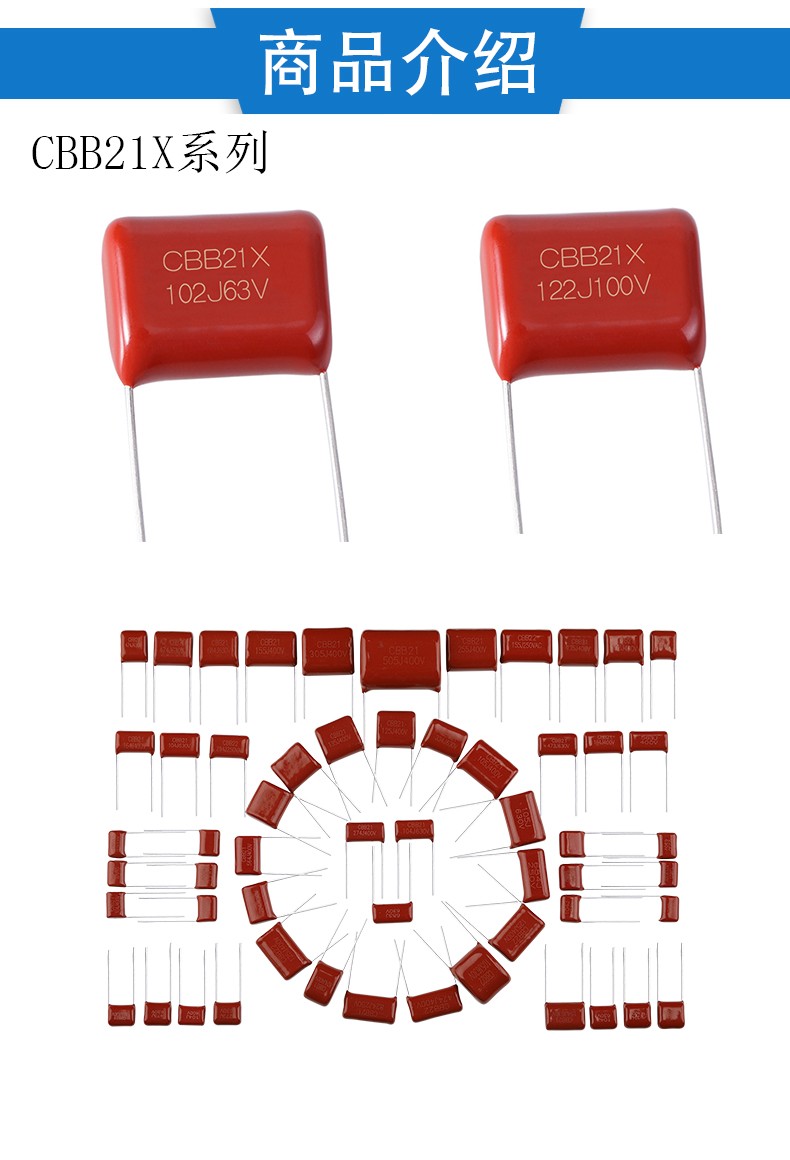

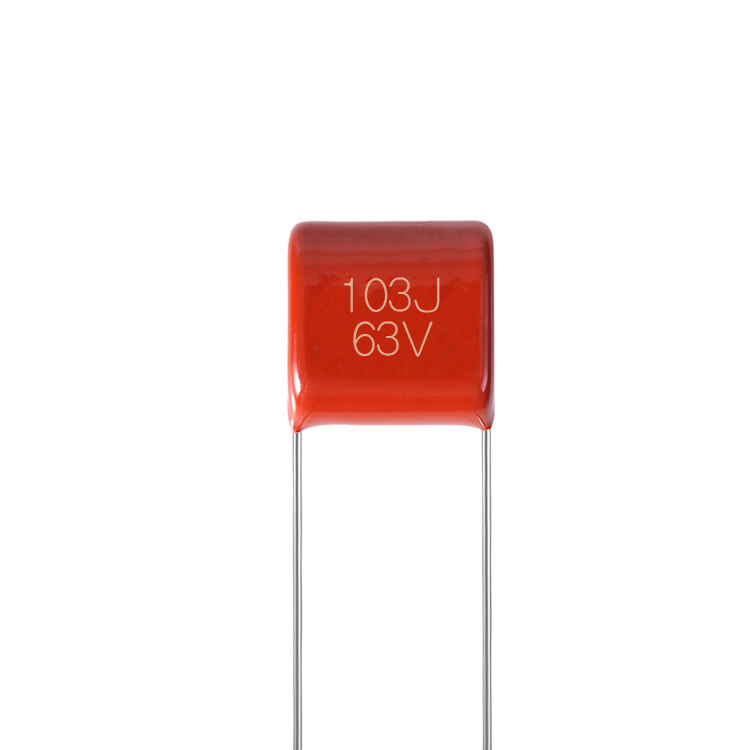

产品名称：CBB21X（MPS） 超小型金属化聚丙烯电容器
产品编号：CBB21X（MPS）
产品概述：
▪ 金属化聚丙烯膜卷绕而成，损耗低，内部温升小，自愈性好，部分小容量可用串联膜生产，耐压高。
▪ 高温蜡内封，阻燃环氧粉末包封，绝缘电阻好，耐压高，低噪音。
▪ 适用于各种交直流脉冲较大电路。
ZZEC –CBB21X（MPS）超小型金属化聚丙烯薄膜电容器：
金属化聚丙烯膜卷绕而成，损耗低，内部温升小，自愈性好，部分小容量可用串联膜生产。高温蜡内封，阻燃环氧粉末包封，绝缘电阻好，耐压高，低噪音。适用于各种交直流脉冲较大电路。
l ZZEC –CBB21X（MPS）超小型金属化聚丙烯薄膜电容器
l 金属化聚丙烯薄膜高温蜡封，绝缘性能好
l 耐高压、耐高温蜡封、阻燃环氧粉末涂
l 防潮阻燃
l 低损耗因数。
l 良好的自愈效果，稳定性好，可靠性高。
ZZEC –CBB21X（MPS）超小型金属化聚丙烯薄膜电容器规范和外形尺寸图
气候类别Climatic Category | 40/85/21 |
|
|
额定电压 Rated Voltage | 63V.100V,200.250V,400V，630V，1000V | ||
电容量范围 Capacitance Range | 0.0010μF~0.33μF | ||
耐电压 Voltage Proof | 1.6 UR | ||
绝缘电阻Insulation Resistance | CR ≤ 0.33μF ≥15000 MΩ | ||
CR >0.33μF ≥5000S | |||
（20℃，1min） | |||
损耗角正切 Dissipation Factor | ≤0.0008%（20℃，1kHz） |
ZZEC –CBB21X（MPS）超小型金属化聚丙烯薄膜电容器及尺寸表-(特殊尺寸可依客户需求定制）
Cap （μF） | 63/100VDC | 200/250 VDC | 400 VDC | 630 /1000VDC | ||||||||||||||||
W | H | T | P | D | W | H | T | P | D | W | H | T | P | D | W | H | T | P | D | |
+/-1mm | +/-1mm | +/-1mm | +/-1mm | |||||||||||||||||
0.001 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 |
0.0012 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 |
0.0015 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 |
0.0018 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 |
0.0022 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 |
0.0027 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 |
0.0033 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 |
0.0039 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 |
0.0047 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 |
0.0056 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 |
0.0068 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 |
0.0082 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 |
0.01 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 |
0.012 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 8.5 | 4.5 | 5 | 0.5 |
0.015 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 8.5 | 4.5 | 5 | 0.5 |
0.018 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 8.5 | 4.5 | 5 | 0.5 |
0.022 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 8.5 | 4.5 | 5 | 0.5 |
0.027 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 9 | 5 | 5 | 0.5 |
0.033 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 9.5 | 5.5 | 5 | 0.5 |
0.039 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 8.5 | 4.5 | 5 | 0.5 | |||||
0.047 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 8.5 | 4.5 | 5 | 0.5 | |||||
0.056 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 8.5 | 4.5 | 5 | 0.5 | |||||
0.068 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 7.2 | 4 | 5 | 0.5 | 7.2 | 9 | 5 | 5 | 0.5 | |||||
0.082 | 7.2 | 8.5 | 4.5 | 5 | 0.5 | 7.2 | 8.5 | 4.5 | 5 | 0.5 | 7.2 | 9 | 5 | 5 | 0.5 | |||||
0.1 | 7.2 | 8.5 | 4.5 | 5 | 0.5 | 7.2 | 8.5 | 4.5 | 5 | 0.5 | 7.2 | 10 | 6 | 5 | 0.5 | |||||
0.15 | 7.2 | 9.5 | 5.5 | 5 | 0.5 | 7.2 | 9.5 | 5.5 | 5 | 0.5 | ||||||||||
0.22 | 7.2 | 11 | 6.5 | 5 | 0.5 | 7.2 | 11 | 6.5 | 5 | 0.5 | ||||||||||
0.33 | 7.2 | 12.5 | 7.5 | 5 | 0.5 | 7.2 | 12.5 | 7.5 | 5 | 0.5 |
