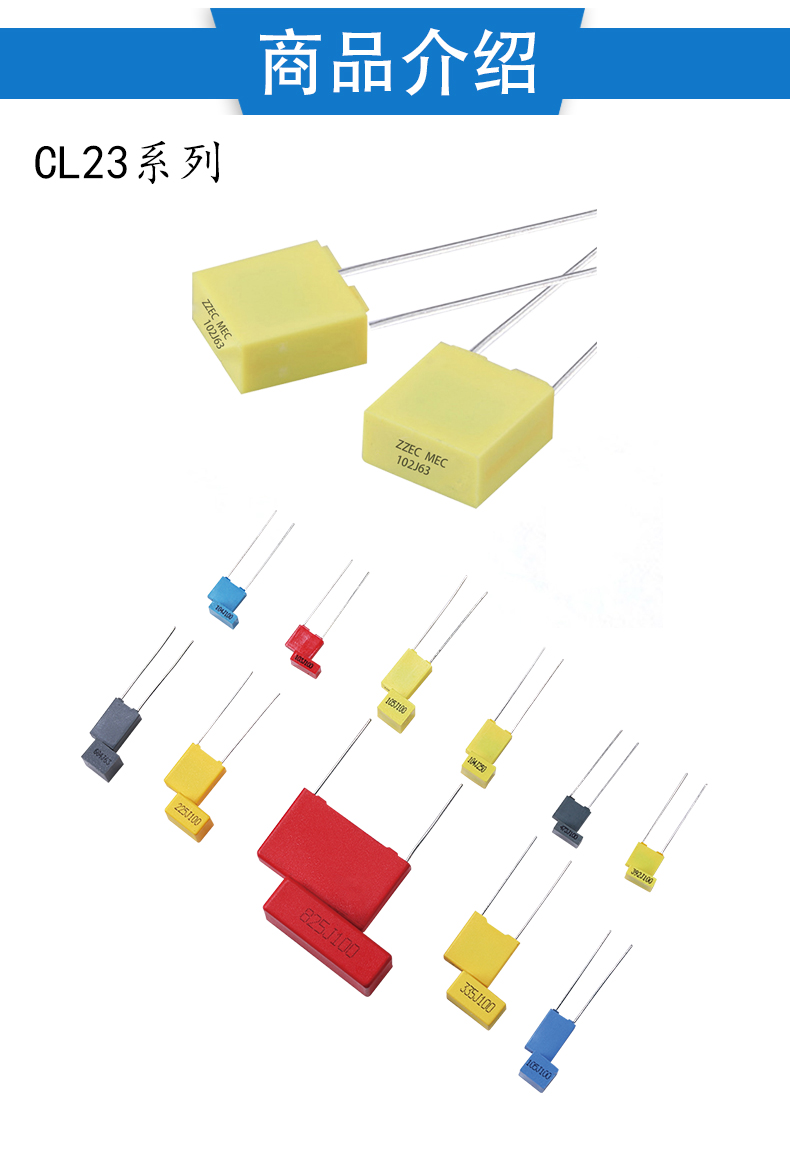

ZZEC –CL23(MEC)超小型盒式金属化聚脂薄膜电容器:
该系列具有价格优势,体积超小,颜色有灰.黄.蓝.红四种颜色可选,并可与叠层金属化聚酯电容器媲美。以下是迷你盒装金属化聚酯薄膜电容器的特点、规格和图纸。
ZZEC –CL23(MEC)超小型盒式金属化聚酯薄膜电容器特性
l 微型无感金属结构
l 高温蜡封,绝缘性能好
l 防潮阻燃
l 低损耗因数。
l 良好的自愈效果,稳定性好,可靠性高。
l 广泛应用于各种直流、脉冲电路中,如通讯设备、收音机、电视机、电源,仪器仪表等产品中。
ZZEC –CL23(MEC)超小型盒式金属化聚酯薄膜电容器规范和外形尺寸图
气候类别 Climatic category | 40/100/21 |
|
|
额定电压 Rated Voltage | 63/100 250V,400V,630V 1.6倍 | ||
电容量范围 Capacitance range | 0.0010~1.5 μF | ||
耐电压 Voltage Proof | 1.6 UR | ||
绝缘电阻 Insulation resistance | ≥3 000MΩ,CR≤0.33μF | ||
≥1 000S,CR>0.33μF | |||
(20℃,1min) | |||
损耗角正切 Dissipation Factor | ≤ 0.008(1KHZ 20℃) |
ZZEC –CL23(MEC)超小型盒式聚酯薄膜电容器型号及尺寸表-(特殊尺寸可依客户需求定制)
CAP | 63V/100V | 250V | 400V | 630V | 尺寸 | ||||
(uF) | P5 | P7.5 | P5 | P7.5 | P5 | P7.5 | P5 | P7.5 | W*H*T |
0.001 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | M1:7.2*6.5*2.5 |
0.0012 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | M2:7.2*7.5*3.5 |
0.0015 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | M3:7.2*9.5*4.5 |
0.0018 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | M4:7.2*10*5 |
0.0022 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | M5:7.2*11*6 |
0.0027 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | |
0.0033 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | B3:10*9*4 |
0.0039 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | B4:10*11*5 |
0.0047 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | B5:10*12*6 |
0.0056 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | |
0.0062 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | |
0.0068 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | |
0.0082 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M2 M3 | B3 | |
0.01 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M3 | B3 B4 | |
0.012 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M3 M4 | B3 B4 | |
0.015 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M3 M4 | B3 B4 | |
0.018 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M3 M4 | B3 B4 | |
0.022 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M4 M5 | B3 B4 | |
0.027 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M4 M5 | B3 B4 | |
0.033 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M4 M5 | B3 B4 | |
0.039 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M4 M5 | B3 B4 | |
0.047 | M1 | B3 | M1 M2 | B3 | M2 M3 | B3 | M4 M5 | B4 | |
0.056 | M1 | B3 | M1 M2 | B3 | M2 M3 | B4 | M4 M5 | B4 | |
0.068 | M1 | B3 | M1 M2 | B3 | M2 M3 | B4 | M4 M5 | B4 | |
0.082 | M1 | B3 | M1 M2 | B3 | M2 M3 | B4 | B5 | ||
0.1 | M1 | B3 | M1 M2 | B3 B4 | M3 | B4 B5 | B5 | ||
0.12 | M1 | B3 | M1 M2 | B3 B4 | M2 M3 | B4 B5 | |||
0.15 | M1 | B3 | M1 M2 | B3 B4 | M2 M3 | B5 | |||
0.18 | M1 | B3 | M1 M2 | B3 B4 | M2 M3 | B5 | |||
0.22 | M1 M2 | B3 | M5 | B4 | M5 | B5 | |||
0.27 | M1 | B3 | B4 | ||||||
0.33 | M2 M3 | B3 B4 | M5 | B4 B5 | |||||
0.47 | M2 M3 M4 | B3 B4 | B4 B5 | ||||||
0.56 | B4 | B5 | |||||||
0.68 | B4 B5 | B5 | |||||||
1 | B4 B5 | ||||||||
1.5 | B5 | ||||||||
2.2 | B5 |
