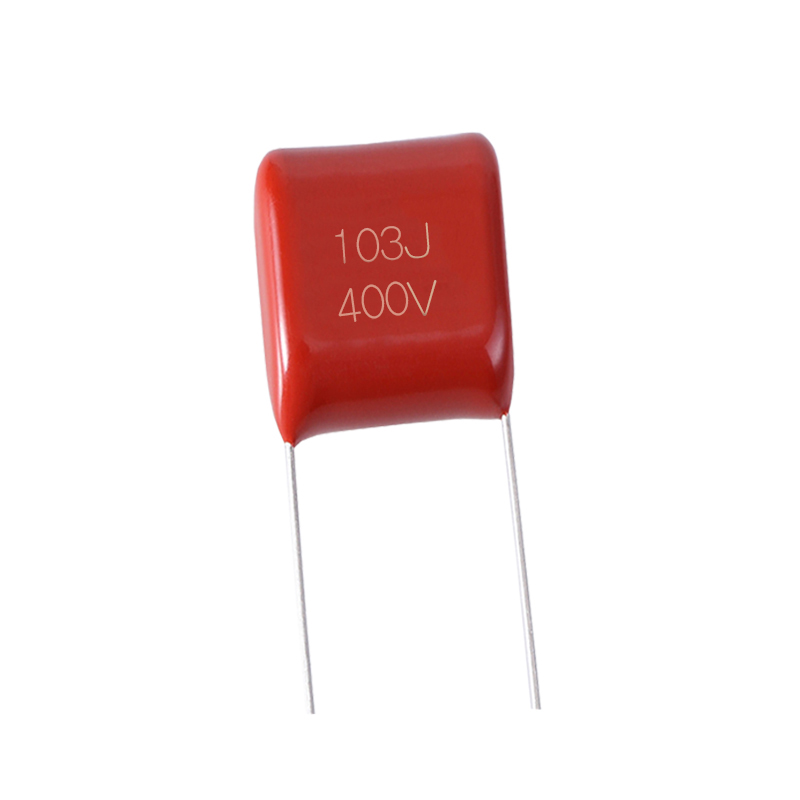

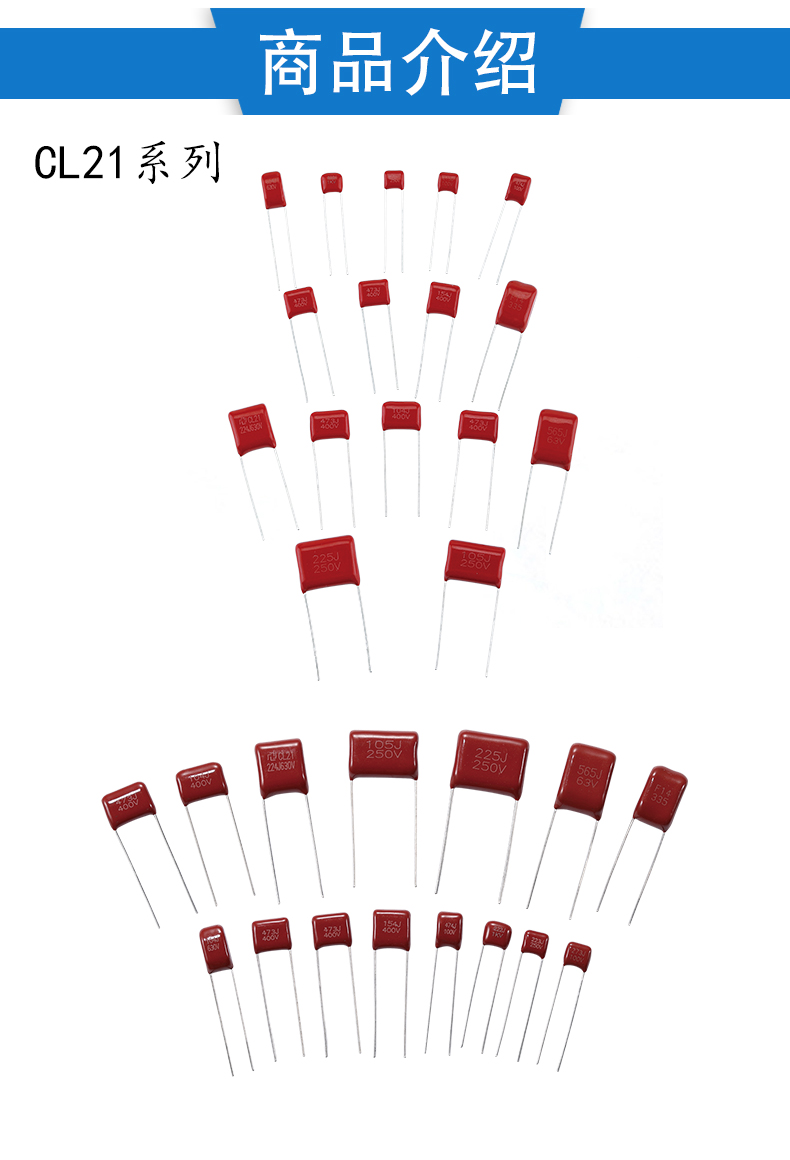

产品名称：CL21（MEF） 金属化聚酯电容器
产品编号：CL21（MEF）
产品概述：
▪ 容量范围宽，体积小，耐高温，重量轻，自愈性好，部分小容量可以用串联金属化膜生产，耐压高，使用高温蜡内封，阻燃环氧粉末包封，防潮性能稳定，低噪音。
▪ 适用于隔直流，旁路和耦等场合。
▪ 广泛用于滤波低脉冲电路。
ZZEC –CL21（MEF）金属化聚脂薄膜电容器：
金属化聚酯薄膜卷绕而成,容量范围宽，体积小，耐高温，重量轻，自愈性好，部分小容量可以用串联金属化膜生产，耐压高，使用高温蜡内封，阻燃环氧粉末包封，防潮性能稳定，低噪音，适用于隔直流，旁路和耦等场合，广泛用于滤波低脉冲电路。广泛应用于直流和低脉冲场合，对放大器、电视、通信、电源、LED驱动器等要求小尺寸的电路。
ZZEC –CL21（MEF）金属化聚脂薄膜电容器特性
l 金属化聚酯薄膜高温蜡封，绝缘性能好
l 电容尺寸超小，范围宽，体积小，重量轻
l 耐高压、耐高温蜡封、阻燃环氧粉末涂
l 防潮阻燃
l 低损耗因数。
l 良好的自愈效果，稳定性好，可靠性高。
ZZEC –CL21（MEF）金属化聚脂薄膜电容器规范和外形尺寸图
气候类别 Climatic category | 40/100/21 |
| |
额定电压 Rated Voltage | 63/100 250V,400V,630V
| ||
电容量范围 Capacitance range | 0.001~6.8 μF | ||
耐电压 Voltage Proof | 1.6 UR | ||
绝缘电阻 Insulation resistance | ≥3 000MΩ,CR≤0.33μF | ||
≥1 000S,CR＞0.33μF | |||
（20℃,1min） | |||
损耗角正切 Dissipation Factor | ≤ 0.008(1KHZ 23℃) |
ZZEC –CL21（MEF）金属化聚脂薄膜电容器型号及尺寸表-(特殊尺寸可依客户需求定制）
CAP | 100VDC | 250VDC | 400VDC | ||||||||||
CODE | uF | P | W | T | H | P | W | T | H | P | W | T | H |
103 | 0.01 | -- | -- | -- | -- | -- | -- | -- | -- | 10 | 13 | 4.5 | 8.5 |
153 | 0.015 | -- | -- | -- | -- | -- | -- | -- | -- | 10 | 13 | 4.5 | 8.5 |
223 | 0.022 | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- |
333 | 0.033 | -- | -- | -- | -- | -- | -- | -- | -- | 10 | 13 | 4.5 | 8.5 |
473 | 0.047 | -- | -- | -- | -- | -- | -- | -- | -- | 10 | 13 | 4.5 | 8.5 |
683 | 0.068 | -- | -- | -- | -- | -- | -- | -- | -- | 10 | 13 | 4.5 | 8.5 |
104 | 0.1 | 10 | 13 | 4.5 | 8.5 | 10 | 13 | 5.5 | 15 | 10 | 13 | 5 | 9 |
154 | 0.15 | 10 | 13 | 4.5 | 8.5 | 10 | 13 | 4.5 | 8.5 | 10 | 13 | 5 | 9 |
224 | 0.22 | 10 | 13 | 5 | 9 | 10 | 13 | 5 | 9 | 10 | 13 | 6 | 10 |
334 | 0.33 | 10 | 13 | 5 | 9 | 15 | 18 | 5 | 8 | 15 | 18 | 5.5 | 9.5 |
-- | -- | -- | -- | 10 | 12 | 5.5 | 10 | 10 | 13 | 7 | 12 | ||
474 | 0.47 | 15 | 18 | 4.5 | 8.5 | 15 | 18 | 4.5 | 8.5 | 15 | 18 | 5.5 | 9.5 |
10 | 13 | 5 | 9.5 | 10 | 13 | 6 | 11 | 10 | 13 | 8 | 13.5 | ||
684 | 0.68 | 15 | 18 | 5 | 9.5 | 15 | 18 | 5 | 10 | 15 | 18 | 6 | 11 |
10 | 13 | 5 | 9 | 10 | 13 | 7 | 12.5 | 20 | 23 | 5.5 | 10 | ||
-- | -- | -- | -- | -- | -- | -- | -- | 15 | 18 | 7 | 13.5 | ||
105 | 1 | 15 | 18 | 8.5 | 16 | 20 | 23 | 9.8 | 17.8 | 20 | 23 | 6 | 11.5 |
10 | 13 | 5 | 9.5 | 10 | 13 | 8.5 | 14 | 15 | 18 | 8.5 | 15 | ||
15 | 23 | 8.9 | 14 | 15 | 18 | 6.5 | 12 | 20 | 23 | 7 | 13 | ||
20 | 23 | 5.5 | 10.5 | 20 | 23 | 5.5 | 10.5 | -- | -- | -- | -- | ||
155 | 1.5 | 10 | 13 | 6 | 11 | 22.5 | 26 | 5.5 | 11 | 22.5 | 26 | 6.5 | 13 |
15 | 18 | 5.5 | 10.5 | 10 | 13 | 8.5 | 16 | 15 | 18 | 9 | 16 | ||
-- | -- | -- | -- | 15 | 18 | 7.5 | 14.5 | -- | -- | -- | -- | ||
225 | 2.2 | 20 | 23 | 5.5 | 10 | 20 | 23 | 6 | 13 | 20 | 23 | 8.5 | 15.5 |
22.5 | 26 | 7 | 12 | 22.5 | 26 | 7 | 12 | 22.5 | 26 | 8 | 14.5 | ||
10 | 13 | 6.5 | 12 | 27.5 | 31 | 7 | 14 | 27.5 | 31 | 7 | 14 | ||
15 | 18 | 6.5 | 14 | 10 | 13 | 10 | 17 | 15 | 18 | 11 | 19 | ||
20 | 23 | 6.5 | 12 | 15 | 18 | 7 | 15 | 20 | 23 | 9 | 17.5 | ||
22.5 | 26 | 6 | 11 | 20 | 23 | 10.5 | 14 | 22.5 | 26 | 9.5 | 18 | ||
27.5 | 31 | 7 | 14 | 22.5 | 26 | 8 | 15 | 27.5 | 31 | 9 | 16 | ||
-- | -- | -- | -- | 27.5 | 31 | 7 | 14 | -- | -- | -- | -- | ||
